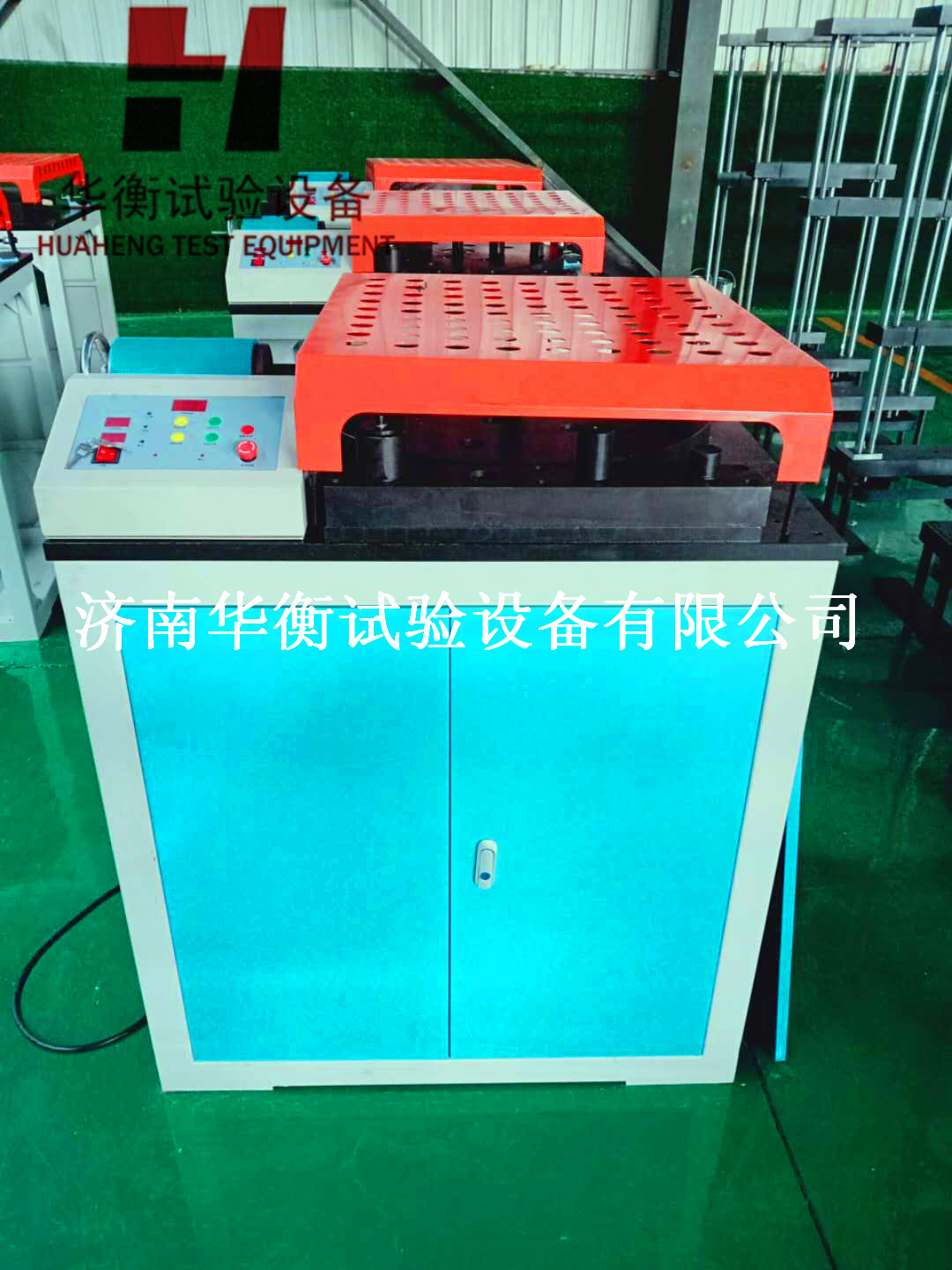

GW-50型鋼筋彎曲試驗機

     GW-50型鋼筋彎曲試驗機是對鋼筋進行平面正、反向彎曲試驗的測試設備，其主要技術參數符合YB/T5126-2003《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》（代替GB5029-85《鋼筋平面反向彎曲試驗方法》）、GB 1499.2-2007（代替GB 1499-1998)的要求，為鋼廠和建筑單位檢驗螺紋鋼筋反彎性能不可少的試驗設備，同時適用于建筑行業現場鋼筋彎曲，達到試驗與施工一機兩用。 
一、技術參數：
1、彎曲鋼筋最大直徑（三級螺紋鋼筋） φ20-φ 50mm
2、鋼筋正向彎曲角度  0°-180°內任意設定　　
3、鋼筋反向彎曲角度  0°-90° 內任意設定
4、工作盤轉速  ≤ 20°/S
5、輥心距離  165mm
6、工作盤直徑  Φ760mm
7、電動機功率  1.5kw
8、隨機配備彎心套
HRBF335 3×∮6、3×∮8、3×∮10、3×∮12、3×∮14、3×∮16、3×∮18、3×∮20、3×∮22、3×∮25、4×∮28、4×∮32、4×∮36、4×∮40、5×∮50各1件
9、整機外型尺寸  1660×1170×1070mm
10、重量  1200kg
二、結構簡介
 主機的結構主要有以下部分組成：
1、 制動電動機
2、 擺線針輪減速機
3、 工作盤
4、 壓緊裝置
5、 機架
6、 工作臺
7、 工作軸和彎心套
8、 電氣部分
